Battery

The MCH2022 badge uses the JST S2B-ZR-SM4A-TF connector for the battery. This connector has two pins at 1.5mm pitch.

Pinout

PinFunctionWire color
1GNDBlack
2VbattRed

Photos

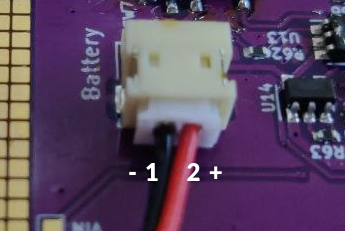

connector1

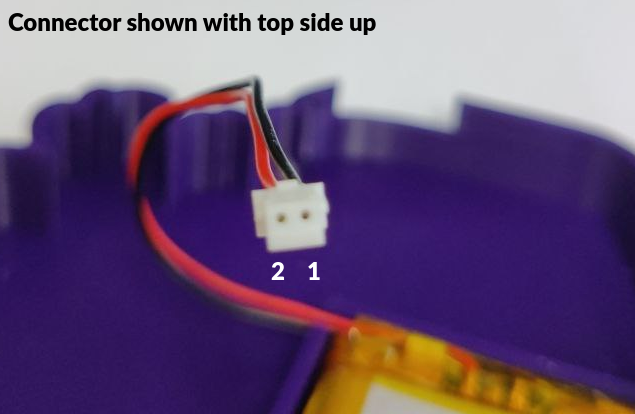

connector2

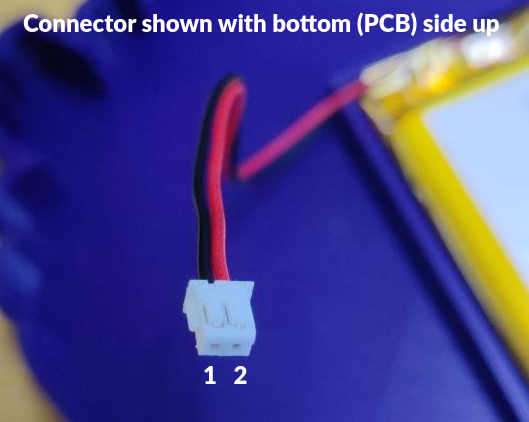

connector3

connector4
